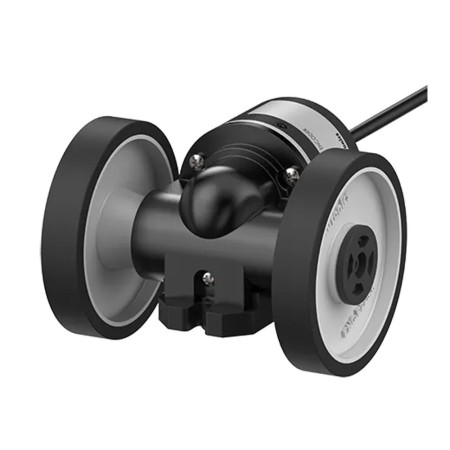

انکودر چرخ دار آتونیکس مدل ENC-1-1-T-24 ساخت کشور کره جنوبی از محصولات برند Autonics است. قطر بدنه این انکودر 50 میلی متر است. این محصول دارای قطر چرخ 250 میلی متر و دقت اندازه گیری (حداقل واحد اندازه گیری) یک میلی متر است. این انکودر دارای سیگنال خروجی AB از نوع قطب توتم است. ولتاژ تغذیه این محصول 12-24 ولت DC است.
انکودر آتونیکس مدل ENC-1-1-T-24 جزو انکودرهای افزایشی است و منبع تغذیه آن 12 تا 24 ولت DC می‌باشد.
این انکودر در مدل های اندازه گیری میلی‌متر (mm)، سانتی‌متر (cm) و متر (m) تولید می‌شود.
میزان جابه‌جایی این انکودر به ازای 1 پالس 1 میلی‌متر است.
قطر بدنه این انکودر 50 میلی‌متر و قطر چرخ آن 250 میلی‌متر می‌باشد.
حسگری که درون انکودر قرار دارد به چرخ یا موتور وصل می‌شود و میزان چرخش، زاویه، دور، سرعت، شتاب و فاصله را اندازه میگیرد.
خروجی انکودر آتونیکس مدل ENC-1-1-T-24 به صورت Totem Pole است.
Totem Pole یک خروجی Push-pull است.
Totem Pole نوعی مدار الکترونیکی است که از دو ترانزیستور بین V+ و 0V تشکیل شده است. یعنی هر دو ترانزیستور NPN و PNP را در خود جای داده اند. لذا این طراحی باعث شده که مدار، ویژگی هر دو نوع خروجی های سینک (Sinking) و سورسینگ (Sourcing) را نیز در یک دستگاه داشته باشد. هنگامی که سیگنال خروجی روی H قرار دارد ترانزیستور بالا به حالت ON و ترانزیستور پایین به حالت OFF درمی‌آید و هنگامی که سیگنال خروجی روی L قرار دارد، ترانزیستور بالا به حالت OFF و ترانزیستور پایین به حالت ON درمی‌آید.
فاز خروجی این انکودر به صورت A,B (دو سیمه) می‌باشد.
حداکثر فرکانس پاسخ انکودر آتونیکس مدل ENC-1-1-T-24 مقدار 180kHZ است. حداکثر میزان چرخش نیز 5000 دور در دقیقه می‌باشد.
انکودر آتونیکس مدل ENC-1-1-T-24 با دارا بودن درجه حفاظت IP50 در مقابل گرد و غبار مقاوم است، اما نباید مایعات به داخل آن نفوذ کند.
برای اتصال این انکودر از یک کابل استاندارد 4 رشته با 2 متر طول استفاده می‌شود.
سیم قهوه‌ای جهت تغذیه مثبت انکودر، سیم آبی جهت تغذیه منفی انکودر، سیم مشکی جهت فاز خروجی A و سیم سفید جهت خروجی B استفاده می‌شود.
این انکودر در اتوماسیون صنعتی ,ماشین آلات صنایع بسته‌بندی, دستگاه‌های رول, دستگاه چاپ و تجهیزات پزشکی مورد استفاده قرار میگیرد.
